INVERTER JADEN

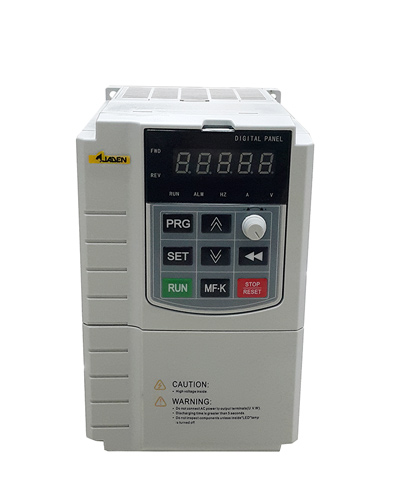

INVERTER DLP1 Series
สำหรับงานโซล่าเซลล์ Solarpump

ขนาดตั้งแต่ 2-5HP ใช้กับมอเตอร์ 3PHASE

INPUT 220V 1PHASE , OUTPUT 220V 3PHASE
ระบบโซล่าเซลล์ 150-400VDC
ขนาดตั้งแต่ 7.5-10HP ใช้กับมอเตอร์ 3PHASE

INPUT 380V 3PHASE , OUTPUT 380V 3PHASE
ระบบโซล่าเซลล์ 400-800VDC

DIMENSION

อินเวอร์เตอร์-JADEN-รุ่น-DLP1-Series อุปกรณ์ปรับความเร็วรอบมอเตอร์ (VSD)

INVERTER สำหรับปรับความเร็วรอบ มอเตอร์ไฟฟ้า มอเตอร์เกียร์ ชนิดต่างๆ

คุณสมบัติของ อินเวอร์เตอร์ JADEN รุ่น DLP1 ระบบมอเตอร์ทั่วไป

- สามารถต่อกับวอลุ่มภายนอก เพื่อปรับเพิ่มลดความเร็วรอบมอเตอร์ได้

( ความต้านทานปรับค่าได้ 10กิโลโอมป์ )

- สามารถต่อกับ สวิทซ์ต่างๆได้ อาทิ สวิทซ์ปุ่มกด สวิทซ์คันโยก เพื่อสั่งงานอินเวอร์เตอร์

( RUN , STOP , FOR / REV , SPEED 1 , 2 .. )

- ตั้งความเร็วรอบมอเตอร์ได้ ( MultiSpeed )

โดยสามารถต่อสวิทซ์ภายนอกเพื่อสั่งงานได้

- มีฟังก์ชั่น PID และสามารถรับ Feedback Input กลับ

เพื่อทำเป็นระบบ Close Loop Speed Control/Speed Search

ข้อควรระวังการใช้งาน ระบบมอเตอร์ทั่วไป

- อินเวอร์เตอร์เป็นอุปกรณ์อิเลคทรอนิคส์ จึงต้องต่อลงกราวให้ดี

- ให้ต่อไฟเข้าที่ขั้วเทอร์มินัล R , S , T และ ต่อออกไปมอเตอร์ที่ขั้วเทอร์มินัล U , V , W เท่านั้น

การต่อสลับจะทำให้เกิดความเสียหายต่ออินเวอร์เตอร์

- อินเวอร์เตอร์เป็นอุปกรณ์อีเลคทรอนิคส์ จึงไม่ควรไว้ในที่ๆมี ฝุ่น ,ความชื้น และความร้อน

หากติดตั้งในตู้คอนโทรล ควรติดพัดลม เพื่อช่วยระบายความร้อน

- อินเวอร์เตอร์เป็นอุปกรณ์อีเลคทรอนิคส์ ที่ทำงานด้วยความถี่สูง ( High Frequency )

ดังนั้น อาจจะส่งสัญญาณความถี่สูงไปกวนอุปกรณ์อีเลคทรอนิคส์ ตัวอื่นที่อยู่ไกล้ๆได้

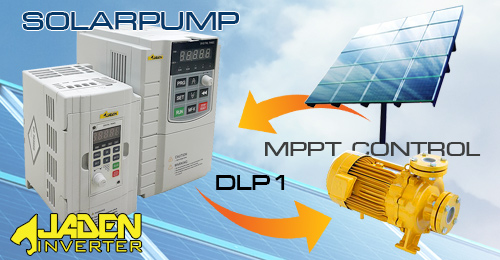

คุณสมบัติของ อินเวอร์เตอร์ JADEN รุ่น DLP1 ระบบโซล่าปั๊ม

- มีระบบ MPPT ( Maximum Power Point Tracking ) ปรับความถี่ Hz ให้สัมพันธ์กับแรงดัน
โดยอัตโนมัติ
- มีระบบ Dry Run Protection ( under load ) ป้องกันปั๊มทำงานโดยไม่มีน้ำ
- มีระบบป้องกันด้าน Input ( Input Power Protection )
- มีการป้องกันโหลดเกิน ( OVERLOAD ) ในตัว อินเวอร์เตอร์
- ทำงานโดยอัตโนมัติ เมื่อแรงดันเหมาะสม

- สามารถกลับเฟสไฟเข้ามอเตอร์ได้ ทำให้สามารถสั่งให้มอเตอร์กลับทิศทางหมุนได้
- รับไฟได้ทั้ง AC และ DC ( Dual Mode )

ข้อควรระวังการใช้งาน ระบบโซล่าปั๊ม

- เลือกใช้งาน input Dc หรือ Ac อย่างใดอย่างหนึ่ง ไม่สามารถใช้ input ac,dc พร้อมกันได้

- ตรวจเช็คแหล่งจ่ายฝั่ง Input ให้เหมาะสม ( Volt/Wat )

วิธีการคำนวนหาแรงดันและกำลังให้เหมาะสมกับการใช้งาน

1. การเลือกแรงดัน
จากสูตรคำนวน 220V x 1.41 = 311VDC การเลือกแผงควรเผื่อแรงดันไปอีก 1.15 เท่า
จากสูตรคำนวน เช่น 311VDC x 1.15 = 357VDC
2. การเลือกกำลัง

ให้เผื่อกำลังไฟฟ้าที่ 1.3เท่า ของอินเวอร์เตอร์ เช่น
กำลังของอินเวอร์เตอร์ 2200W x 1.3 = 2860W

คลิปสอนการใช้งานเบื่องต้น อินเวอร์เตอร์ JADEN

รุ่นDLP1
ตอนที่1 เทสการใช้งานจริงระบบโซล่าเซลล์

ตอนที่2 แบบต่อใช้กับแผงโซล่าเซลล์โดยตรง
ตอนที่3 แบบต่อกับแผงโซล่าเซลล์และใช้ไฟ 220V ร่วม
